地面采用混凝土密封滲透固化劑，使得地面更美觀耐用。

混凝土密封滲透固化劑產(chǎn)品性能特點(diǎn)

1、堅(jiān)硬：經(jīng)混凝土滲透密封水性固化劑處理后的地面,澳達(dá)硬度將達(dá)到9，澳達(dá)硬度提高45.3%；

2、耐磨：混凝土滲透密封水性固化劑能夠?qū)⒒炷林械母鞣N成分固化成一個(gè)堅(jiān)硬的實(shí)體增加硬度和密實(shí)度，經(jīng)使用“固地寶”的地面熟化后,耐磨度將提高到8倍以上；

3、防塵：混凝土滲透密封水性固化劑與混凝土中混凝土密封固化劑效果對(duì)比的硅酸鹽發(fā)生化學(xué)反應(yīng)，在混凝土表面形成一個(gè)無塵、致密的整體,永久控制了混凝土灰塵從表面空隙中析出；

4、防滑：一般的混凝土地面，鹽堿成份會(huì)從表面析出，導(dǎo)致打滑。但“固地寶”地面則不同，它在混凝土表面形成一個(gè)堅(jiān)固、致密的整體，鹽堿成份不會(huì)從表面析出；

5、抗壓：抗壓強(qiáng)度經(jīng)處理試樣比未處理試樣增強(qiáng)27.3%，抗折強(qiáng)度提高3倍以上；

6、抗?jié)B：能有效滲入到混凝土內(nèi)，并與其發(fā)生化學(xué)反應(yīng)，鎖住里面的毛孔，對(duì)混凝土表面起到永久的密封效果，能有效抑制水、油和其它的表面污物進(jìn)入混凝土內(nèi)；

7、抗風(fēng)化：紫外線及噴水對(duì)處理過的試樣沒有不良的影響.能有效阻止氯離子的通過，測(cè)試表經(jīng)處理過的地面，不會(huì)因暴露在電磁或水霧中受到影響；耐腐蝕：經(jīng)處理后的地面,將大大提高了混凝土的耐腐蝕性能；

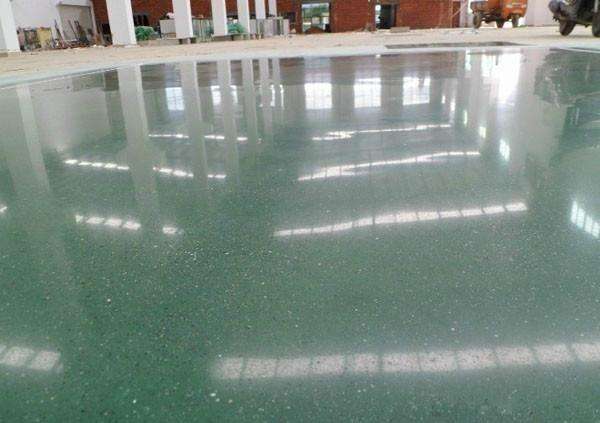

8、光亮：經(jīng)混凝土密封固化劑處理后的混凝土地坪會(huì)出現(xiàn)大理石般光澤,使用越久光澤度越好。

9、環(huán)保：混凝土密封固化劑是一種混凝土密封、防塵、耐磨硬化劑，無色、無臭、無毒不燃,能使混凝土堅(jiān)固和防塵；能阻止水份 、油污滲透、堿化、風(fēng)化等。

混凝土密封滲透固化劑適用范圍：

混凝土密封滲透固化劑使用范圍廣泛，適用于各類有耐磨要求和抗?jié)B要求的地面區(qū)域，機(jī)械車間、印刷車間、地下車庫、水泥地面，新施工的原漿壓光混凝土地面、金剛砂耐磨地面、水磨石地面等場(chǎng)所。

混凝土密封滲透固化劑施工方式：手工操作、機(jī)器操作。

手工操作兩層施工方式：施工人員戴橡膠手套，穿干凈的雨靴。

根據(jù)地面實(shí)際情況施工一層固化劑A和一層固化劑B。

第一層施工: 新地面可以用清水或者清潔劑清洗干凈(打開被灰塵或贓物堵塞的毛孔)，過清水掃干，等干透后噴灑固化劑A于施工地面上用拖把拖均勻，約在2小時(shí)內(nèi)用固化劑A保持表面濕潤和均勻（不使藥劑聚集在低洼處，以免地面硬度不一致），再用水保持表面濕潤約30分鐘-1小時(shí)后除去藥劑，過清水掃干，等干透（6-8小時(shí)）。

第二層施工：噴灑固化劑B于地面上并用拖把拖均勻，約在2小時(shí)內(nèi)用固化劑B保持表面濕潤和均勻（不使藥劑聚集在低洼處，以免地面硬度不一致），再用水保持表面濕潤約30分鐘-1小時(shí)后加水洗干凈藥劑（務(wù)必清除干凈，以免地面發(fā)白）。處理后地面于1-3天達(dá)到表面硬度，90天達(dá)到最高硬度，減少地面起灰。

機(jī)器操作：兩層施工方式: (根據(jù)地面實(shí)際情況施工一遍密封固化劑A和一遍密封固化劑B）

第一層施工:

新地面可以用專業(yè)地面洗地機(jī)除去己碳化的水泥面層(打開被灰塵或贓物堵塞的毛孔)或從300#以上的磨片，舊地面可以選擇50#、100#、300#、500#、調(diào)整(翻新)地面，過水吸干,等干透后噴灑密封固化劑A于施工地面上用拖把拖勻,約在2小時(shí)內(nèi)（視所需滲透深度和地層密實(shí)度而定）用藥劑保持表面濕潤和均勻（不使藥劑聚集在低洼處，而使地面硬度不一致）,再用水保持表面濕潤約30分鐘-1小時(shí)后除去藥劑,過水吸干,等干透（6-8小時(shí)后）。

第二層施工:

噴灑密封固化劑B于施工地面上并用拖把拖勻,約在2小時(shí)內(nèi)（視所需滲透深度和地層密實(shí)度而定）用藥劑保持表面濕潤和均勻（不使藥劑聚集在低洼處，而使地面硬度不一致）,再用水保持表面濕潤約30分鐘-1小時(shí)后加水除去藥劑后（務(wù)必清除干凈，以免表面發(fā)白）,8-24小時(shí)后，使用水磨片800#、1000#，2000#.3000#,研磨處理,過水吸干，等干透處理后地面發(fā)出大理石般光澤。處理后地面于1-3天達(dá)到表面硬度，90天-120天達(dá)到最高硬度。
